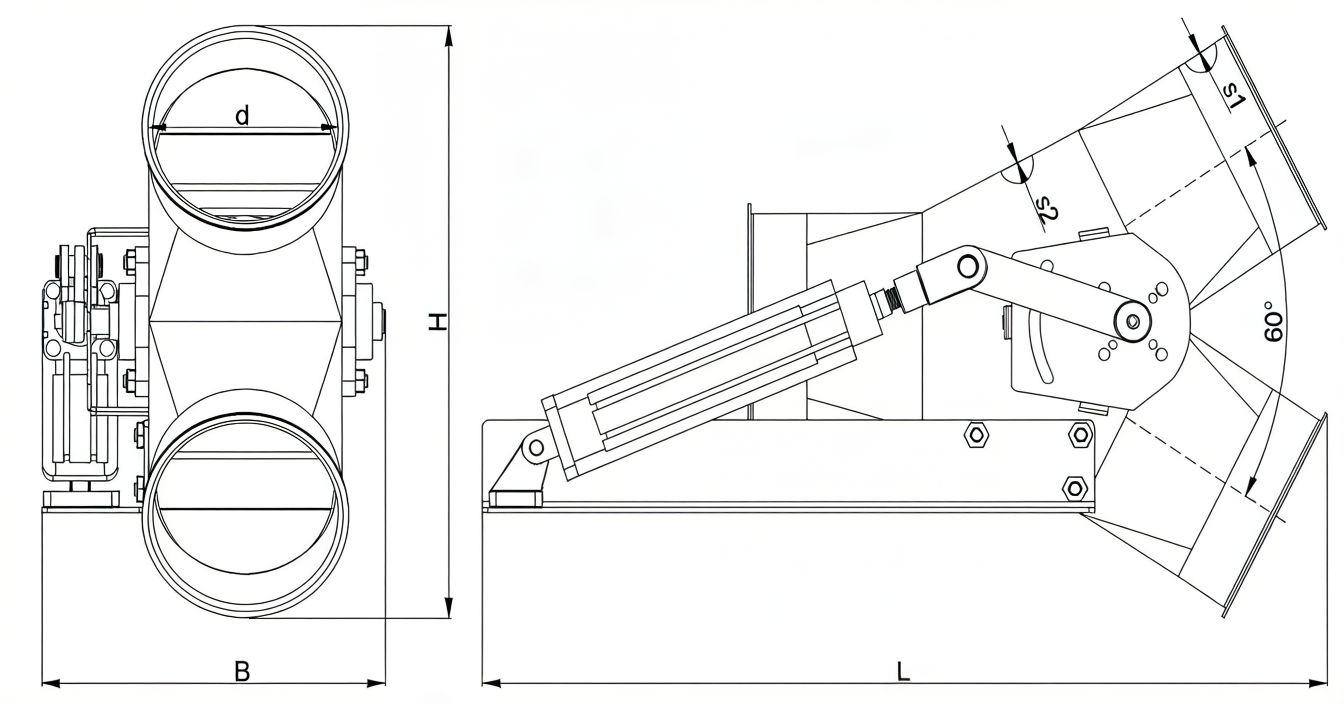

Umschaltweiche Hose 30° pneumatisch
Bildergalerie überspringen
Abbildung ähnlich
Produktinformationen "Umschaltweiche Hose 30° pneumatisch"
Umschaltweiche Hose 30° Typ PGSK – pneumatische Umschaltweiche für rieselfähige und leichte Materialien
✅ Anwendungen
- Förderung von rieselfähigen und leichten Materialien wie Holzspänen, Polystyrol und ähnlichen nicht faserigen Stoffen
- Förderung in Silos, Behälter und ähnliche Anlagen
- Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungssystemen
- gezielte Umschaltung von Materialströmen innerhalb von Förderanlagen
🛠 Eigenschaften
- pneumatische Betätigung der Umschaltklappe
- inklusive Steuerventil
- verfügbar für 24 V oder 230 V Ansteuerung
- innenliegende Umschaltklappe zur gezielten Umlenkung des Materialflusses
- beidseitige Nutzung möglich: links oder rechts nach Kundenwunsch
- ruhiger Lauf der Klappenachse durch Lagerung in zwei Kugellagern

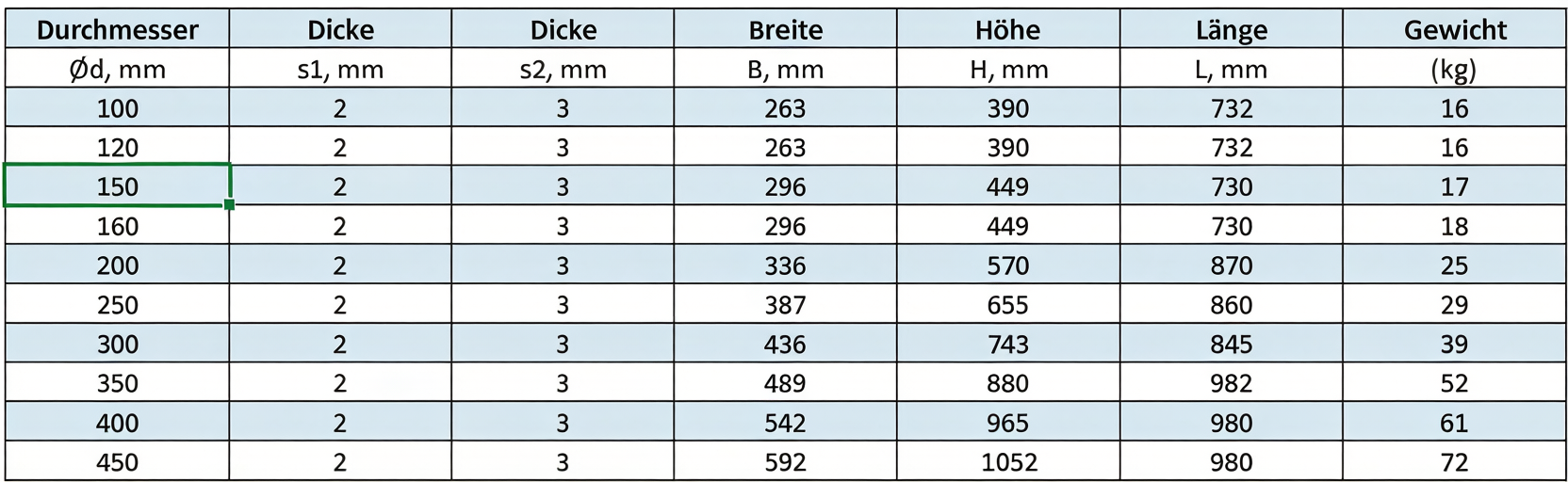

📊 Technische Daten
- Bauform: Hosenstück 30°
- Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm
- Oberfläche: pulverbeschichtet in RAL 5010, 40–60 µm
- Stutzen: umlaufende 6-mm-Sicken für Spannringe
- Betätigung: pneumatisch
- Steuerventil: 24 V oder 230 V
- Ausführung: links oder rechts nach Kundenwunsch
🌡 Temperaturbereich
- Temperaturbeständigkeit bis +80°C
🔧 Konstruktion
- Gehäuse aus geschweißten und gekanteten Stahlblechen
- geschweißte und gekantete Bleche mit 6-mm-Sicken für Spannringe
- pneumatischer Linearantrieb
- Achse der Umschaltklappe in zwei Kugellagern gelagert
- zusätzliche Seitenverstärkungen ab Ø 400 mm
- robuste Konstruktion für den industriellen Dauerbetrieb
📦 Optionen & Hinweise
- Ausführung in Edelstahl AISI 304 oder elektroverzinkt
- feuerverzinkte Ausführung
- Sonderfarben
- andere Blechstärken je nach Material und Einsatzfall
- Magnetspulen mit 24 VDC, 24 VAC oder 230 VAC
- Flanschanschlüsse möglich, geschweißt oder lose, passend für T2/JKF
- weitere Bördel- oder Anschlussvarianten auf Anfrage
🏢 Hersteller
Riedex Deutschland GmbH
Barentsstraße 2
D-53881 Euskirchen, Deutschland
info@riedex.de
Hersteller:
Riedex Deutschland GmbH
Barentsstraße 2
D-53381 Euskirchen
info@riedex.de
