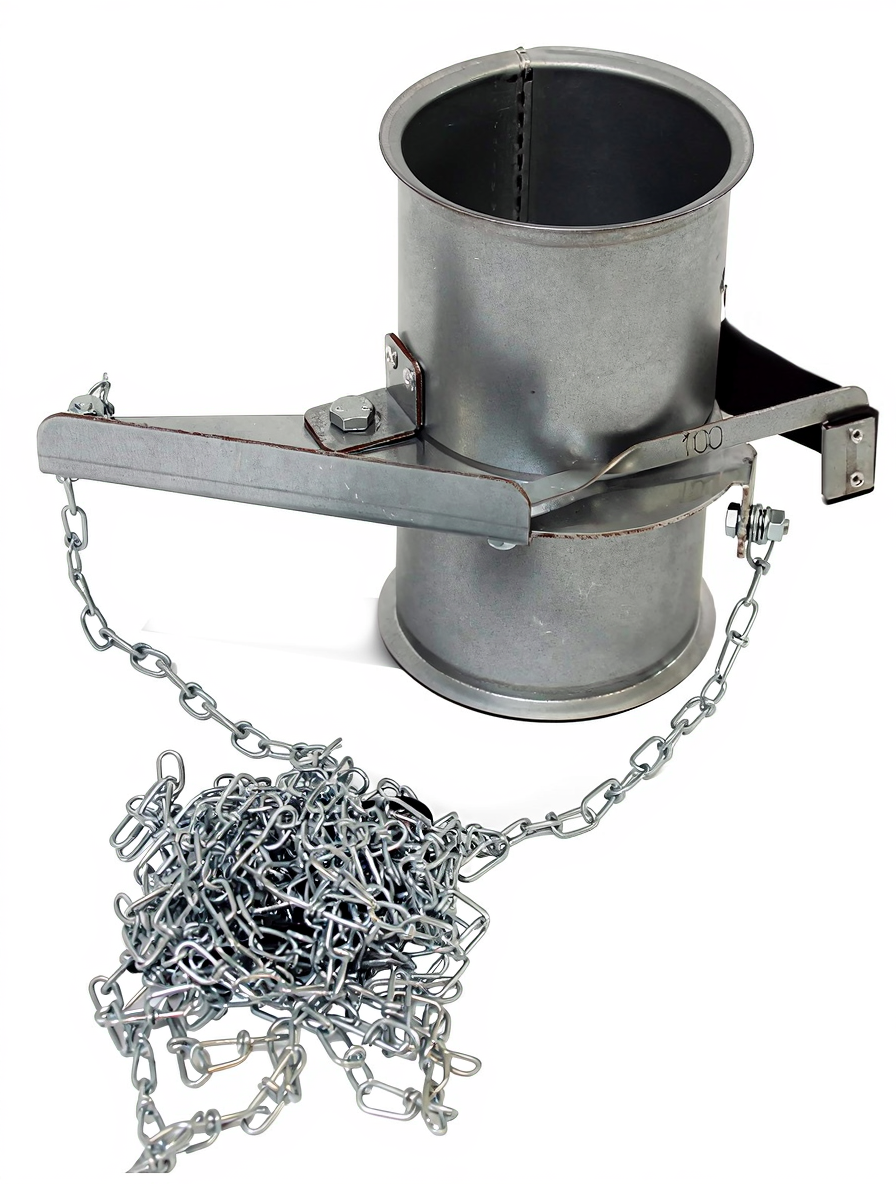

Kettenschieber verzinkt – mit Bord für Spannschelle – inkl. 4 m Gliederkette ✅ Anwendungen manuelles Absperren von Rohrleitungen in Absaug- und Lüftungssystemen Einsatz in Absauganlagen und industriellen Luftführungssystemen Betätigung aus der Distanz über Gliederkette 🛠 Eigenschaften Ausführung: verzinkt mit Bord für Spannschelle zur Verbindung mit Bördelrohren inkl. 4 m Gliederkette zur manuellen Betätigung robuste Ausführung für industrielle Anwendungen 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen, Deutschland info@riedex.de

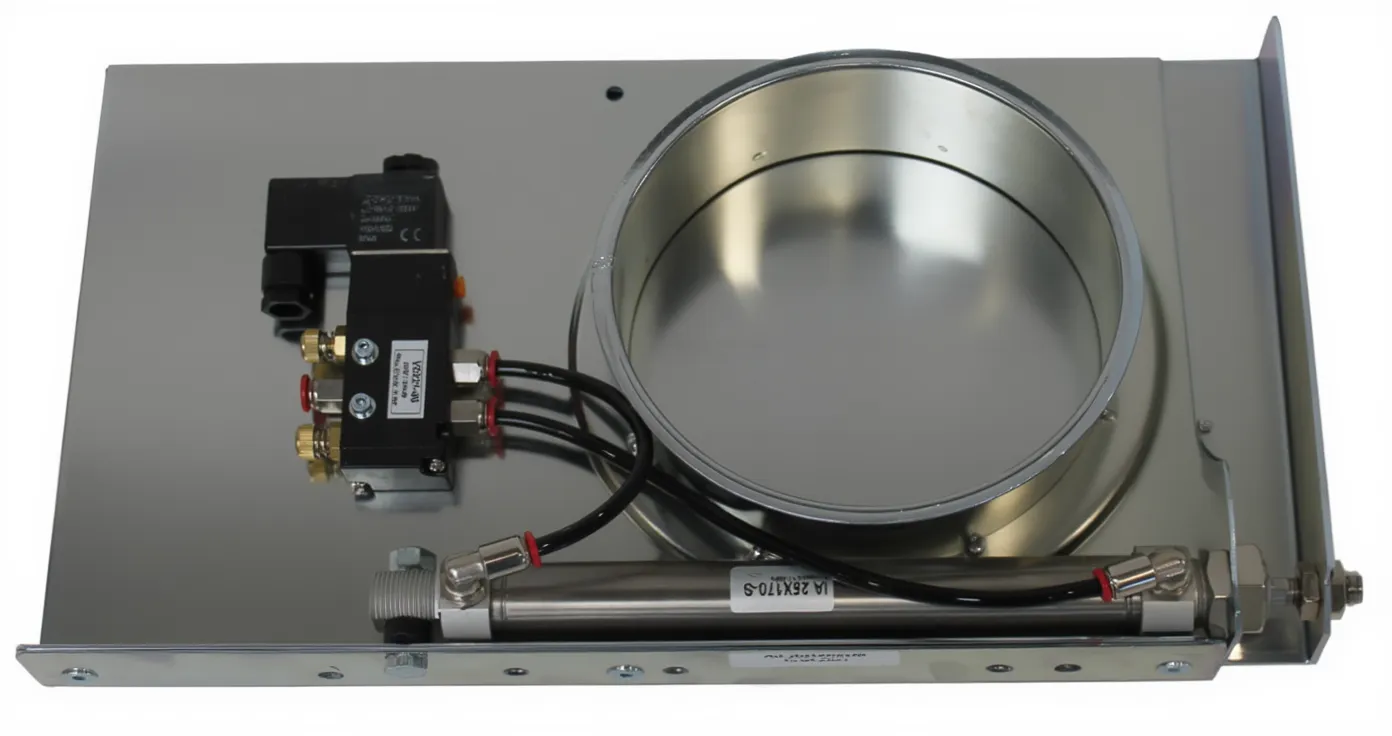

Pneumatische Schieber – automatisches Absperren von Saugrohrleitungen ✅ Anwendung zum schnellen Absperren von Saugrohrleitungen nicht ausgelegt als Sicherheitsorgan (z. B. Brandabschnitte) nicht geeignet für explosionsgeschützte Bereiche Betrieb im Überdruck (z. B. Transportleitungen) nur bedingt möglich ⚠ Hinweise Bei Außenmontage kann eine Taupunktunterschreitung der Druckluft zu Schäden an Pneumatikbauteilen führen – Schutz vor Niederschlag ist erforderlich. Im Zweifelsfall ist die Eignung für den jeweiligen Einsatz durch eigene Versuche zu prüfen. 🛠 Konstruktion Gehäuse aus zwei verschraubten Gehäusehälften bis NW 200 mm: je Gehäusehälfte zwei eingelegte Dichtringe (siehe Abbildung 1) ab NW 220 mm: je Gehäusehälfte ein eingenieteter Dichtring aus PE-HD bis NW 200 mm mit einem Pneumatikzylinder ab NW 220 mm mit zwei Pneumatikzylindern (Ø 25 – 50 mm) alle Größen unter NW 220 auf Wunsch ebenfalls mit zwei Zylindern lieferbar Betätigung durch 5/2-Wege Ventil mit Federrückstellung Montage von Näherungsschaltern direkt am Zylinder möglich (Auslösung über Magnet im Zylinderkolben) Abbildung 1: Dichtringe bis NW 200 mm eingelegt 🔧 Einbau spannungsfreier Einbau erforderlich, um ein Verklemmen des Schiebers zu vermeiden nicht liegend einbauen – Montage gemäß empfohlener Einbaulage (siehe Abbildung 2) bei Flanschmontage Gehäuse nicht auseinanderziehen (Gefahr von Leckagen und Pfeifgeräuschen) kein Einbau direkt vor oder nach Bögen, Formteilen oder an Saug- und Drucköffnungen von Ventilatoren Abbildung 2: Empfohlene Einbaulage 📊 Technische Daten bis D = 200 mm: doppelte Abdichtung je Seite (PE-HD Dichtring + elastischer Dichtring aus CR) ab D = 220 mm: je Gehäusehälfte ein eingenieteter Dichtring aus PE-HD Druckluftanschluss: 6 mm Steckverbinder „Push-in“ Druck: max. 9 bar Betätigung: 5/2-Wege Ventil mit Federrückstellung Schieber stromlos geschlossen Die Öffnungs- und Schließgeschwindigkeit lässt sich an den Abluftdrosseln regulieren. ab NW 280 sind die Zylinder mit einer einstellbaren Endlagendämpfung ausgestattet. lieferbare Spulenspannungen: 230 V AC, 24 V DC, 24 V AC bis D = 400 mm Lieferung mit Einfachbord ca. 6 mm breit ab D = 450 mm mit Flanschbord ca. 11 mm breit Hochvakuumausführung mit glatten Enden zur Montage mit Rohrkupplungen 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de

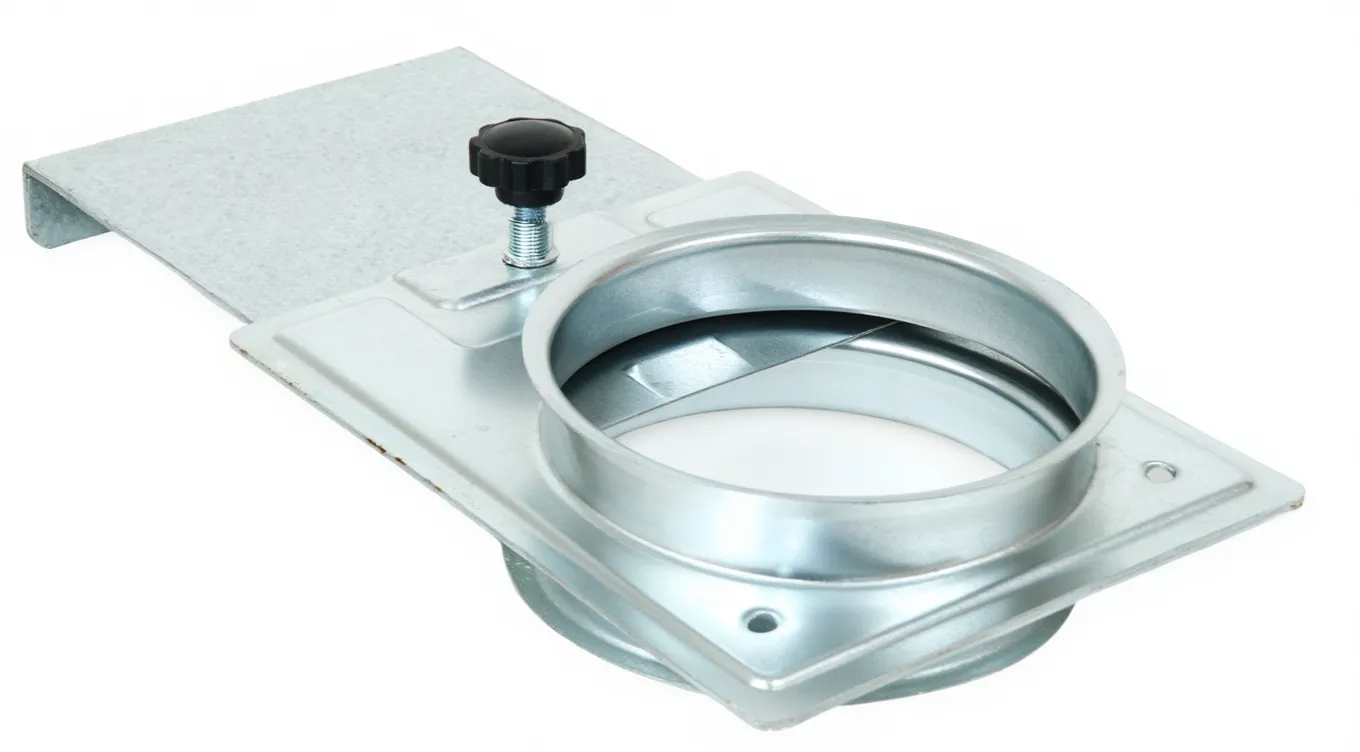

Handschieber – verzinkte Ausführung, beidseitig mit Bord und Feststellschraube ✅ Anwendungen manuelles Absperren von Rohrleitungen in Absaug- und Lüftungssystemen Einsatz in Absauganlagen, Entstaubungsanlagen und industrieller Lufttechnik geeignet für Rohrsysteme mit Bördelrand 🛠 Eigenschaften verzinkte Stahlkonstruktion beidseitig mit Bord Schieberplatte mit Feststellschraube einfache Ausführung ohne Dichtung manuelle Betätigung 📊 Technische Daten Ausführung: verzinkt Anschluss: beidseitig mit Bord 🔧 Konstruktion stabile Metallausführung Schieberplatte mit mechanischer Fixierung ohne integrierte Dichtung 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de

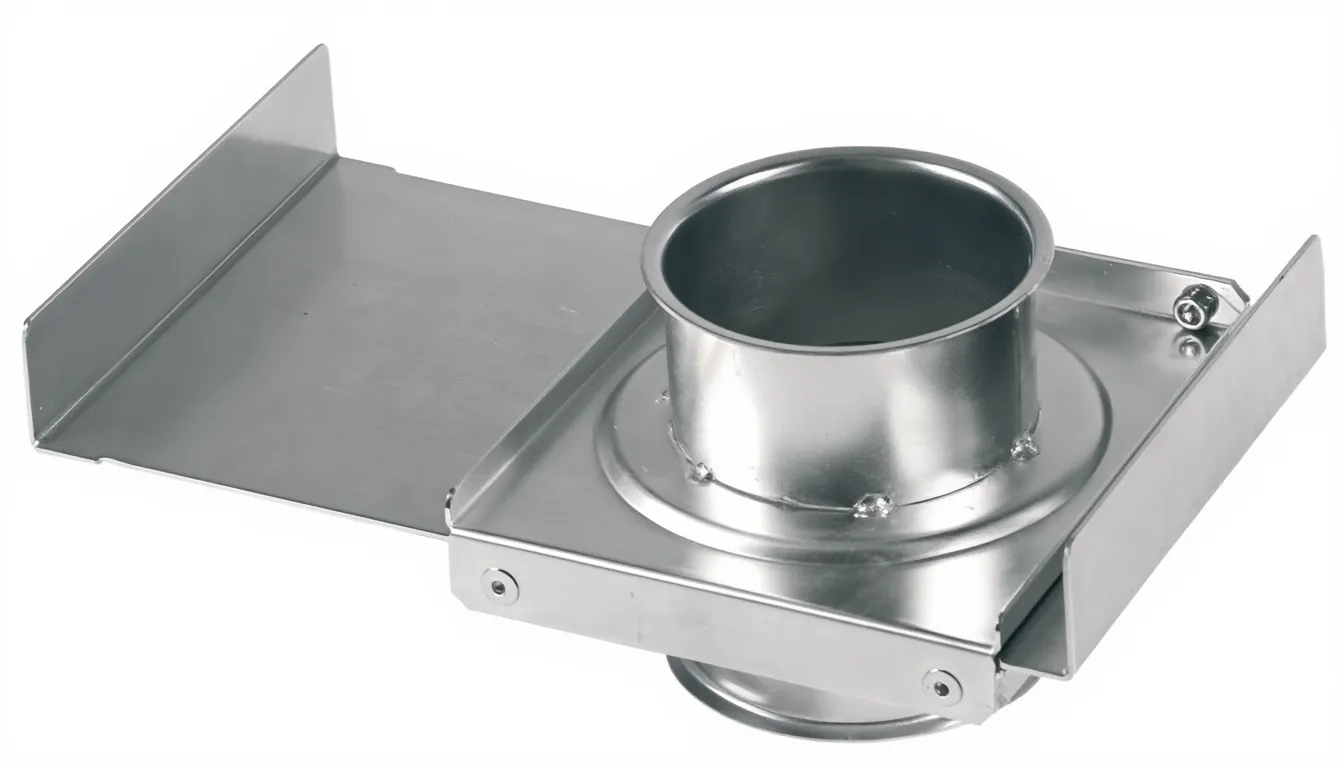

Handschieber mit Dichtung – verzinkte Ausführung, beidseitig gebördelt, nur manuell ✅ Anwendungen manuelles Absperren von Rohrleitungen in Absaug- und Lüftungssystemen Einsatz in Absauganlagen, Entstaubungsanlagen und industrieller Lufttechnik geeignet für Rohrsysteme mit Bördelrand 🛠 Eigenschaften robuste, verzinkte Stahlkonstruktion Schiebeteil mit integriertem Stopper zur definierten Endposition beidseitig mit Bord (Bördelrand) für Spannringverbindungen integrierte Dichtung für verbesserten Abschluss nur manuelle Betätigung 📊 Technische Daten Nennweiten: NW 080 – 500 mm Ausführung: verzinkt Anschluss: beidseitig gebördelt 🔧 Konstruktion stabile Metallausführung Schieberplatte mit Stoppermechanik Dichtung zur Reduzierung von Leckagen 📦 Liefervarianten verfügbar in verschiedenen Nennweiten von NW 080 bis NW 500 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de

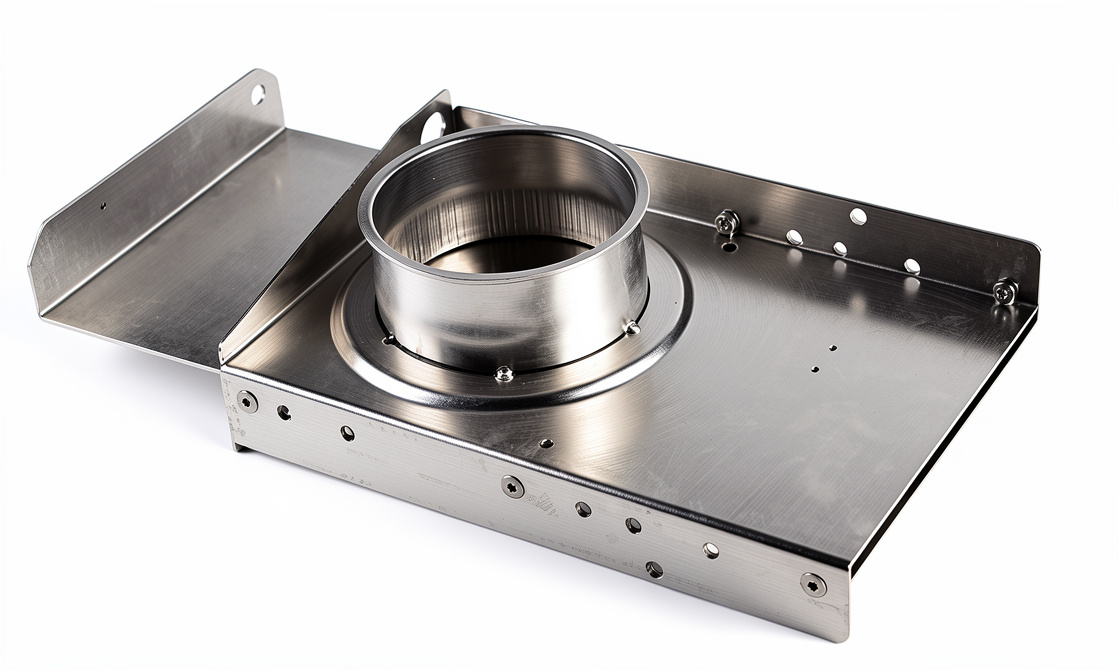

Handschieber mit Dichtung – verzinkte Ausführung, beidseitig gebördelt, pneumatisch nachrüstbar ✅ Anwendungen manuelles Absperren von Rohrleitungen in Absaug- und Lüftungssystemen Einsatz in Absauganlagen, Entstaubungsanlagen und industrieller Lufttechnik geeignet für Rohrsysteme mit Bördelrand 🛠 Eigenschaften robuste, verzinkte Stahlkonstruktion Schiebeteil mit integriertem Stopper zur definierten Endposition beidseitig mit Bord (Bördelrand) für Spannringverbindungen integrierte Dichtung für verbesserten Abschluss manuelle Betätigung pneumatisch nachrüstbar 📊 Technische Daten Nennweiten: NW 080 – 500 mm Ausführung: verzinkt Anschluss: beidseitig gebördelt 🔧 Konstruktion stabile Metallausführung Schieberplatte mit Stoppermechanik Dichtung zur Reduzierung von Leckagen 📦 Liefervarianten verfügbar in verschiedenen Nennweiten von NW 080 bis NW 500 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de

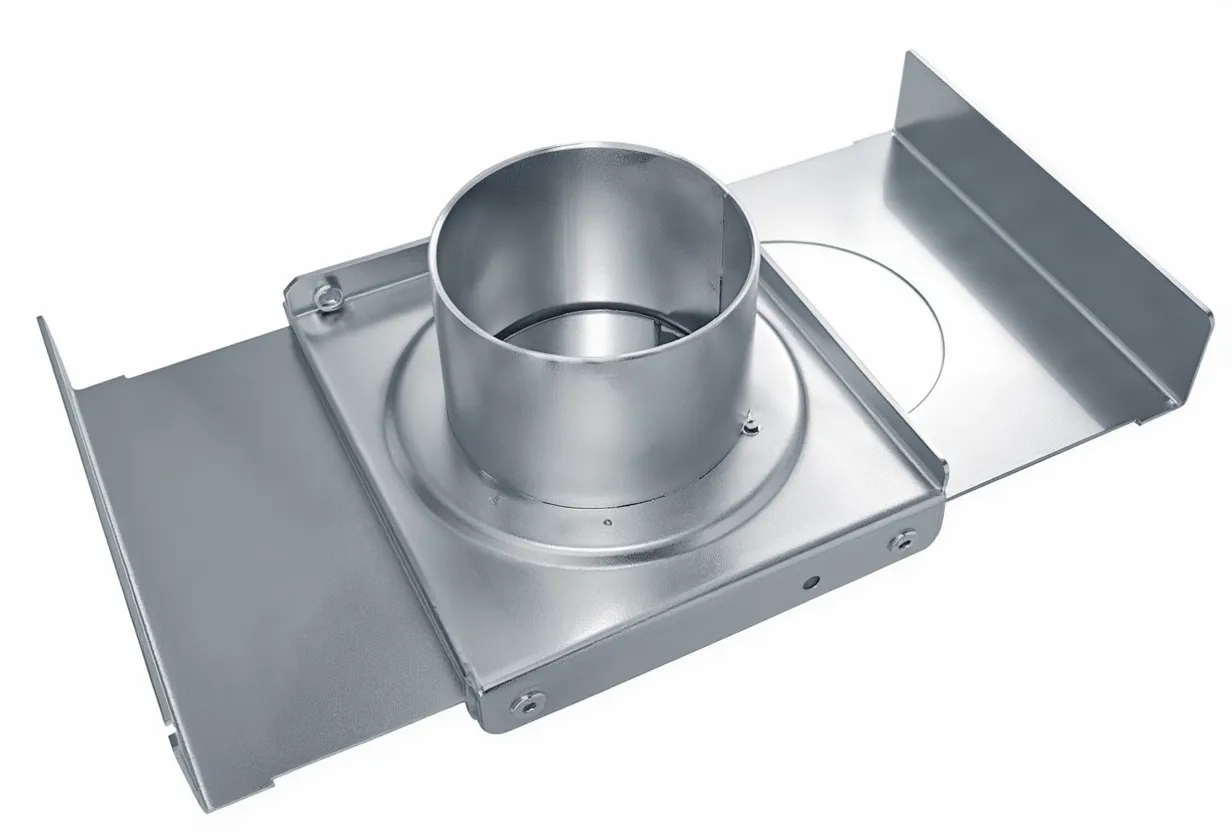

Handschieber mit Dichtung – Hochdruckausführung, Stutzen glatt, nur manuell ✅ Anwendungen manuelles Absperren von Rohrleitungen in Absauganlagen geeignet für Hochdruckanwendungen in industriellen Anlagen Einsatz in Absauganlagen, Entstaubungsanlagen und technischer Luftführung für Rohrsysteme mit glatten Rohrenden 🛠 Eigenschaften robuste, verzinkte Stahlkonstruktion für Hochdruckanwendungen geeignet Schiebeteil mit integriertem Stopper zur definierten Endposition integrierte Dichtung für zuverlässigen Abschluss beidseitig glatte Stutzen zur Verbindung mit Schellen oder Kupplungen nur manuelle Betätigung 📊 Technische Daten Nennweiten: 50 – 152 mm Ausführung: verzinkt Anschluss: beidseitig glatt 🔧 Konstruktion stabile Metallausführung Schieberplatte mit integriertem Stopper zur definierten Endposition Dichtung zur Reduzierung von Leckagen bei erhöhtem Betriebsdruck 📦 Liefervarianten lieferbar in Nennweiten von 50 mm bis 152 mm 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de

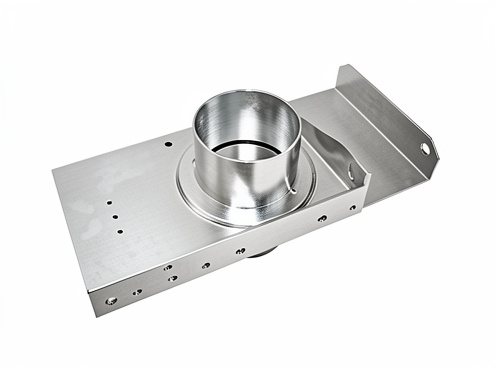

Handschieber mit Dichtung – Hochdruckausführung, Stutzen glatt, pneumatisch nachrüstbar ✅ Anwendungen manuelles Absperren von Rohrleitungen in Absauganlagen geeignet für Hochdruckanwendungen in industriellen Anlagen Einsatz in Absauganlagen, Entstaubungsanlagen und technischer Luftführung für Rohrsysteme mit glatten Rohrenden 🛠 Eigenschaften robuste, verzinkte Stahlkonstruktion für Hochdruckanwendungen geeignet Schiebeteil mit integriertem Stopper zur definierten Endposition integrierte Dichtung für zuverlässigen Abschluss beidseitig glatte Stutzen zur Verbindung mit Schellen oder Kupplungen manuelle Betätigung pneumatisch nachrüstbar 📊 Technische Daten Nennweiten: 50 – 152 mm Ausführung: verzinkt Anschluss: beidseitig glatt 🔧 Konstruktion stabile Metallausführung Schieberplatte mit integriertem Stopper zur definierten Endposition Dichtung zur Reduzierung von Leckagen bei erhöhtem Betriebsdruck 📦 Liefervarianten lieferbar in Nennweiten von 50 mm bis 152 mm 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de
