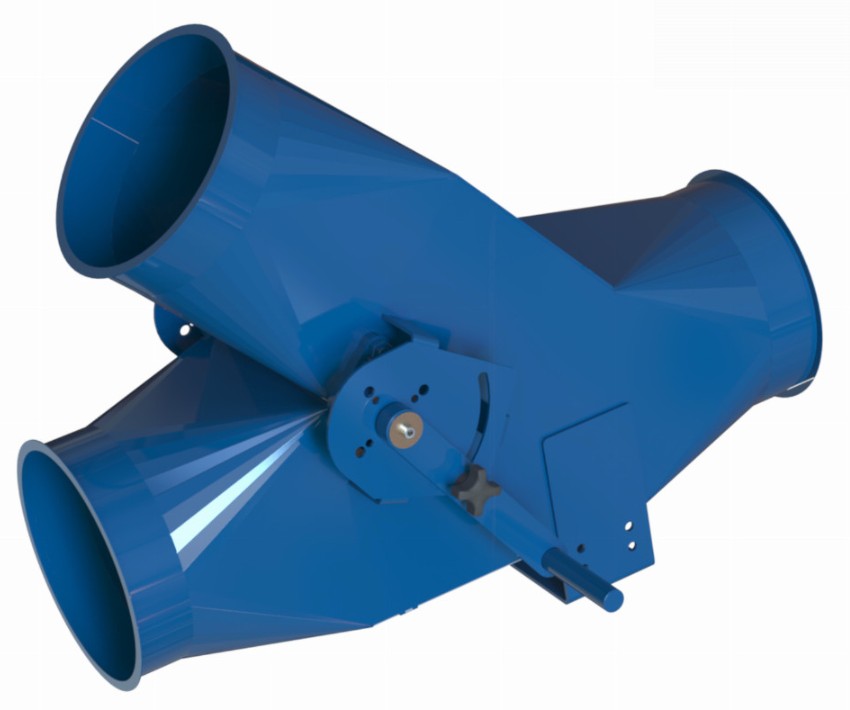

Umschaltweiche 45° Typ RGST – manuelle Umschaltweiche für fallende Materialien ✅ Anwendungen Umleitung fallender und leichter Materialien wie Holzspäne, Polystyrol und nicht-faserige Stoffe Förderung in Silos und Behälter Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungsanlagen 🛠 Eigenschaften manuelle Betätigung des Klappenblatts über Handhebel Fixierung des Schwenkblatts über Drehknopf am Griff möglich innenliegendes Klappenblatt zur gezielten Umlenkung des Materialflusses beidseitige Nutzung möglich (links oder rechts) je nach Einbausituation ruhiger Lauf der inneren Plattenachse durch Lagerung auf zwei Kugellagern 📊 Technische Daten Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm Oberfläche: Pulverbeschichtung zum Schutz gegen Flugrost Stutzen: umlaufender ca. 6 mm Bord für Spannschellen; optional Flanschausführung Betätigung: manuell über Handhebel mit Arretierung Einbaurichtung: links oder rechts; ab Ø 100 mm auch spiegelverkehrt lieferbar 🌡 Temperaturbereich Temperaturbeständigkeit bis +80°C 🔧 Konstruktion Gehäuse aus geschweißten und gekanteten Stahlblechen umlaufende 6 mm Kanten zur Aufnahme von Sicherungsringen innenliegendes Klappenblatt ohne Dichtung, gelagert in zwei leichtgängigen Kugellagern zusätzliche Seitenverstärkungen ab Ø 400 mm 🧩 Optionen & Hinweise alternative Oberflächen: Edelstahl AISI 304, elektroverzinkt oder feuerverzinkt weitere Farben auf Anfrage andere Blechstärken abhängig von Material und Durchmesser möglich Flanschanschlüsse geschweißt oder lose, Ausführungen JKF oder T2 weitere Kantenausführungen oder Anschlussvarianten auf Anfrage 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de

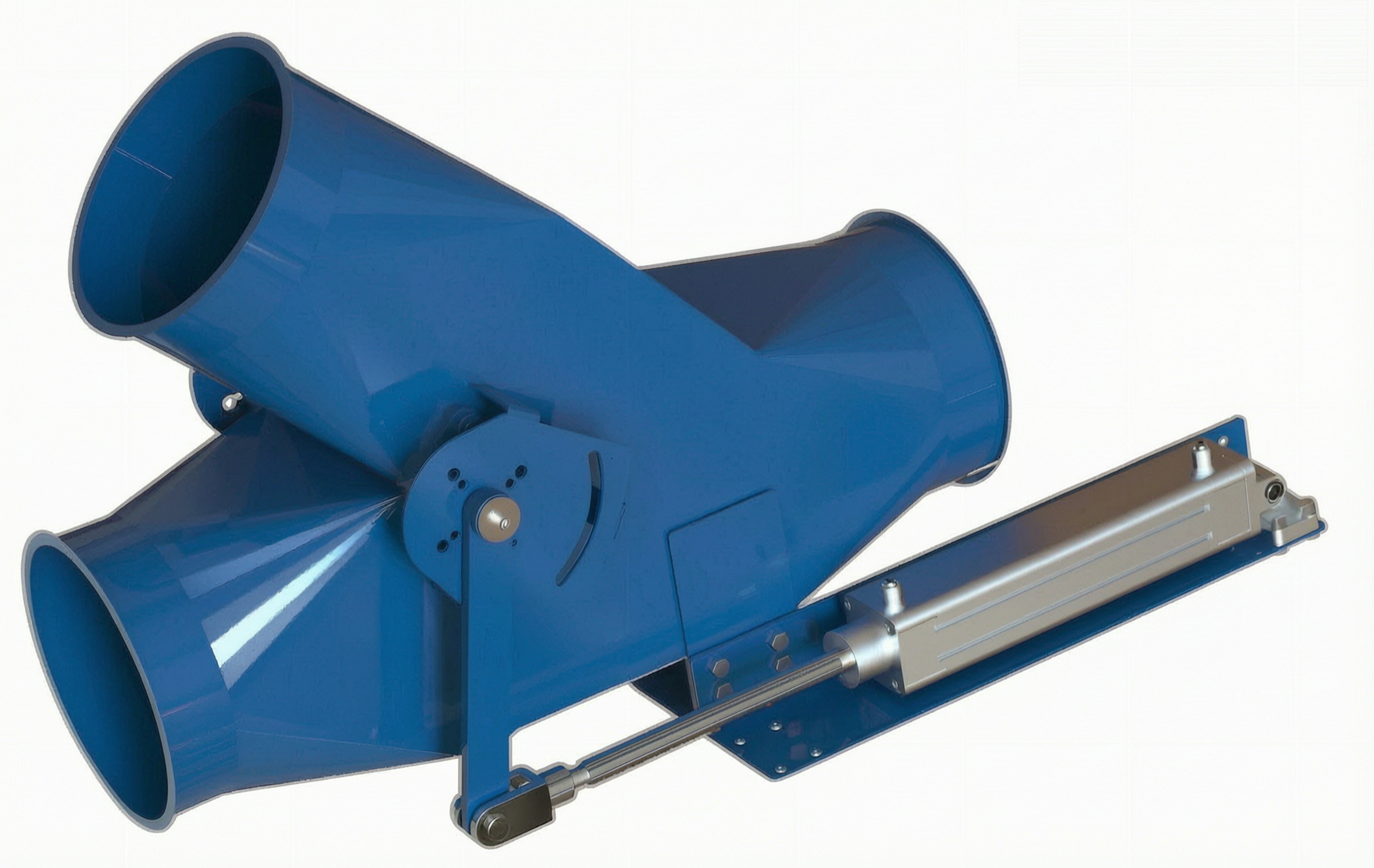

Umschaltweiche 45° Typ PGST – elektro-pneumatische Umschaltweiche für fallende Materialien ✅ Anwendungen Umleitung fallender und leichter Materialien wie Holzspäne, Polystyrol und nicht-faserige Stoffe pneumatische Förderung in Silos und Behälter Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungsanlagen 🛠 Eigenschaften elektro-pneumatische Betätigung über linearen Druckluftzylinder innenliegendes Klappenblatt zur gezielten Umlenkung des Materialflusses beidseitige Nutzung möglich (links oder rechts) je nach Einbausituation ruhiger und gleichmäßiger Lauf durch Lagerung der inneren Achse auf zwei Kugellagern optionale Positionsrückmeldung über Näherungsschalter am Zylinder 📊 Technische Daten Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm Oberfläche: Pulverbeschichtung zum Schutz gegen Flugrost Stutzen: umlaufender ca. 6 mm Bord für Spannschellen; optional Flanschausführung Betätigung: pneumatisch über 5/2-Wege-Ventil mit Federrückstellung Steuerspannung: 230 V; optional 24 V DC Antrieb: linearer pneumatischer Zylinder Einbaurichtung: links oder rechts; ab Ø 100 mm auch spiegelverkehrt lieferbar 🌡 Temperaturbereich Temperaturbeständigkeit bis +80°C 🔧 Konstruktion Gehäuse aus geschweißten und gekanteten Stahlblechen umlaufende 6 mm Kanten zur Aufnahme von Sicherungsringen innenliegendes Klappenblatt ohne Dichtung, gelagert in zwei leichtgängigen Flanschlagern zusätzliche Seitenverstärkungen ab Ø 400 mm 🧩 Optionen & Hinweise alternative Oberflächen: Edelstahl AISI 304, elektroverzinkt oder feuerverzinkt weitere Farben auf Anfrage andere Blechstärken abhängig von Material und Durchmesser möglich pneumatische Ansteuerung mit Spulen in 24 V DC, 24 V AC oder 230 V AC Flanschanschlüsse geschweißt oder lose, Ausführungen JKF oder T2 weitere Kantenausführungen oder Anschlussvarianten auf Anfrage 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53381 Euskirchen info@riedex.de

Umschaltweiche Hose 30° Typ RGSK – manuelle Umschaltweiche Hose für rieselfähige und leichte Materialien ✅ Anwendungen Förderung von rieselfähigen und leichten Materialien wie Holzspänen, Polystyrol und ähnlichen nicht faserigen Stoffen Förderung in Silos, Behälter und ähnliche Anlagen Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungssystemen gezielte Umlenkung von Materialströmen innerhalb von Förderanlagen 🛠 Eigenschaften manuelle Betätigung der Umschaltklappe über Handhebel Handhebel kann in der gewünschten Position fixiert werden innenliegende Umschaltklappe zur gezielten Umlenkung des Materialflusses beidseitige Nutzung möglich: links oder rechts nach Kundenwunsch ruhiger Lauf der Klappenachse durch Lagerung in zwei Kugellagern 📊 Technische Daten Bauform: Hosenstück 30° Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm Oberfläche: pulverbeschichtet in RAL 5010, 40–60 µm Stutzen: umlaufende 6-mm-Sicken für Spannringe Betätigung: manuell über Handhebel mit Fixierung Ausführung: links oder rechts nach Kundenwunsch 🌡 Temperaturbereich Temperaturbeständigkeit bis +80°C 🔧 Konstruktion Gehäuse aus geschweißten und gekanteten Stahlblechen geschweißte und gekantete Bleche mit 6-mm-Sicken für Spannringe Achse der Umschaltklappe in zwei Kugellagern gelagert zusätzliche Seitenverstärkungen ab Ø 400 mm robuste Konstruktion für den industriellen Dauerbetrieb 📦 Optionen & Hinweise Ausführung in Edelstahl AISI 304 oder elektroverzinkt feuerverzinkte Ausführung Sonderfarben andere Blechstärken je nach Material und Einsatzfall Flanschanschlüsse möglich, geschweißt oder lose, passend für T2/JKF weitere Bördel- oder Anschlussvarianten auf Anfrage 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53881 Euskirchen, Deutschland info@riedex.de

Umschaltweiche Hose 30° Typ PGSK – pneumatische Umschaltweiche für rieselfähige und leichte Materialien ✅ Anwendungen Förderung von rieselfähigen und leichten Materialien wie Holzspänen, Polystyrol und ähnlichen nicht faserigen Stoffen Förderung in Silos, Behälter und ähnliche Anlagen Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungssystemen gezielte Umschaltung von Materialströmen innerhalb von Förderanlagen 🛠 Eigenschaften pneumatische Betätigung der Umschaltklappe inklusive Steuerventil verfügbar für 24 V oder 230 V Ansteuerung innenliegende Umschaltklappe zur gezielten Umlenkung des Materialflusses beidseitige Nutzung möglich: links oder rechts nach Kundenwunsch ruhiger Lauf der Klappenachse durch Lagerung in zwei Kugellagern 📊 Technische Daten Bauform: Hosenstück 30° Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm Oberfläche: pulverbeschichtet in RAL 5010, 40–60 µm Stutzen: umlaufende 6-mm-Sicken für Spannringe Betätigung: pneumatisch Steuerventil: 24 V oder 230 V Ausführung: links oder rechts nach Kundenwunsch 🌡 Temperaturbereich Temperaturbeständigkeit bis +80°C 🔧 Konstruktion Gehäuse aus geschweißten und gekanteten Stahlblechen geschweißte und gekantete Bleche mit 6-mm-Sicken für Spannringe pneumatischer Linearantrieb Achse der Umschaltklappe in zwei Kugellagern gelagert zusätzliche Seitenverstärkungen ab Ø 400 mm robuste Konstruktion für den industriellen Dauerbetrieb 📦 Optionen & Hinweise Ausführung in Edelstahl AISI 304 oder elektroverzinkt feuerverzinkte Ausführung Sonderfarben andere Blechstärken je nach Material und Einsatzfall Magnetspulen mit 24 VDC, 24 VAC oder 230 VAC Flanschanschlüsse möglich, geschweißt oder lose, passend für T2/JKF weitere Bördel- oder Anschlussvarianten auf Anfrage 🏢 Hersteller Riedex Deutschland GmbH Barentsstraße 2 D-53881 Euskirchen, Deutschland info@riedex.de
