Umschaltweiche Abzweig 45° pneumatisch
Bildergalerie überspringen
Abbildung ähnlich
Produktnummer:
UAP100
Produktinformationen "Umschaltweiche Abzweig 45° pneumatisch"
Umschaltweiche 45° Typ PGST – elektro-pneumatische Umschaltweiche für fallende Materialien
✅ Anwendungen
- Umleitung fallender und leichter Materialien wie Holzspäne, Polystyrol und nicht-faserige Stoffe
- pneumatische Förderung in Silos und Behälter
- Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungsanlagen
🛠 Eigenschaften
- elektro-pneumatische Betätigung über linearen Druckluftzylinder
- innenliegendes Klappenblatt zur gezielten Umlenkung des Materialflusses
- beidseitige Nutzung möglich (links oder rechts) je nach Einbausituation
- ruhiger und gleichmäßiger Lauf durch Lagerung der inneren Achse auf zwei Kugellagern
- optionale Positionsrückmeldung über Näherungsschalter am Zylinder

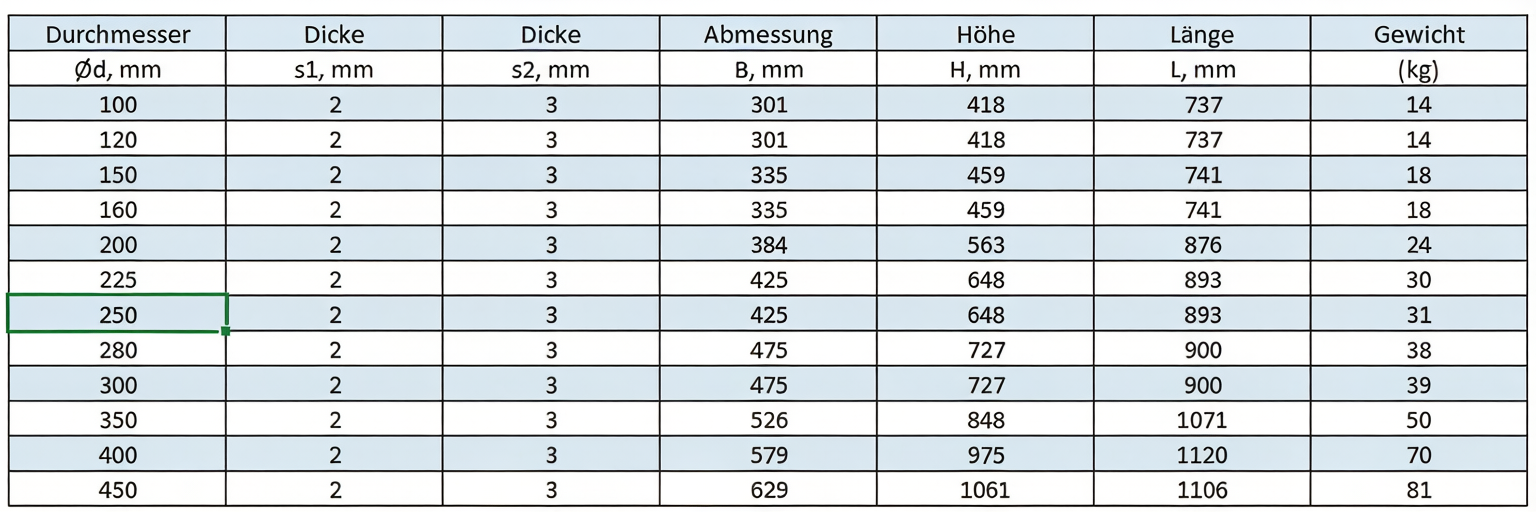

📊 Technische Daten
- Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm
- Oberfläche: Pulverbeschichtung zum Schutz gegen Flugrost
- Stutzen: umlaufender ca. 6 mm Bord für Spannschellen; optional Flanschausführung
- Betätigung: pneumatisch über 5/2-Wege-Ventil mit Federrückstellung
- Steuerspannung: 230 V; optional 24 V DC
- Antrieb: linearer pneumatischer Zylinder
- Einbaurichtung: links oder rechts; ab Ø 100 mm auch spiegelverkehrt lieferbar
🌡 Temperaturbereich
- Temperaturbeständigkeit bis +80°C

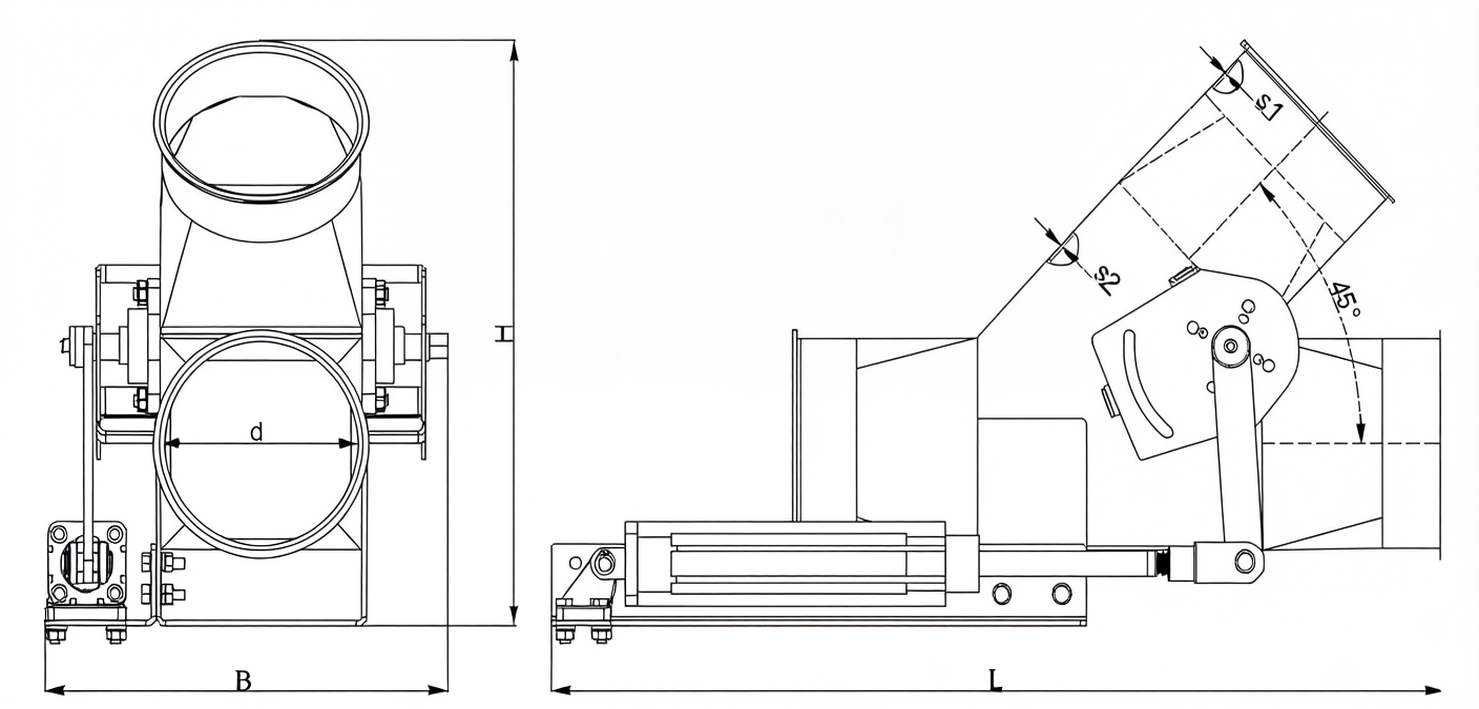

🔧 Konstruktion
- Gehäuse aus geschweißten und gekanteten Stahlblechen
- umlaufende 6 mm Kanten zur Aufnahme von Sicherungsringen
- innenliegendes Klappenblatt ohne Dichtung, gelagert in zwei leichtgängigen Flanschlagern
- zusätzliche Seitenverstärkungen ab Ø 400 mm
🧩 Optionen & Hinweise
- alternative Oberflächen: Edelstahl AISI 304, elektroverzinkt oder feuerverzinkt
- weitere Farben auf Anfrage
- andere Blechstärken abhängig von Material und Durchmesser möglich
- pneumatische Ansteuerung mit Spulen in 24 V DC, 24 V AC oder 230 V AC
- Flanschanschlüsse geschweißt oder lose, Ausführungen JKF oder T2
- weitere Kantenausführungen oder Anschlussvarianten auf Anfrage
🏢 Hersteller
Riedex Deutschland GmbH
Barentsstraße 2
D-53381 Euskirchen
info@riedex.de
Hersteller:
Riedex Deutschland GmbH
Barentsstraße 2
D-53381 Euskirchen
info@riedex.de
