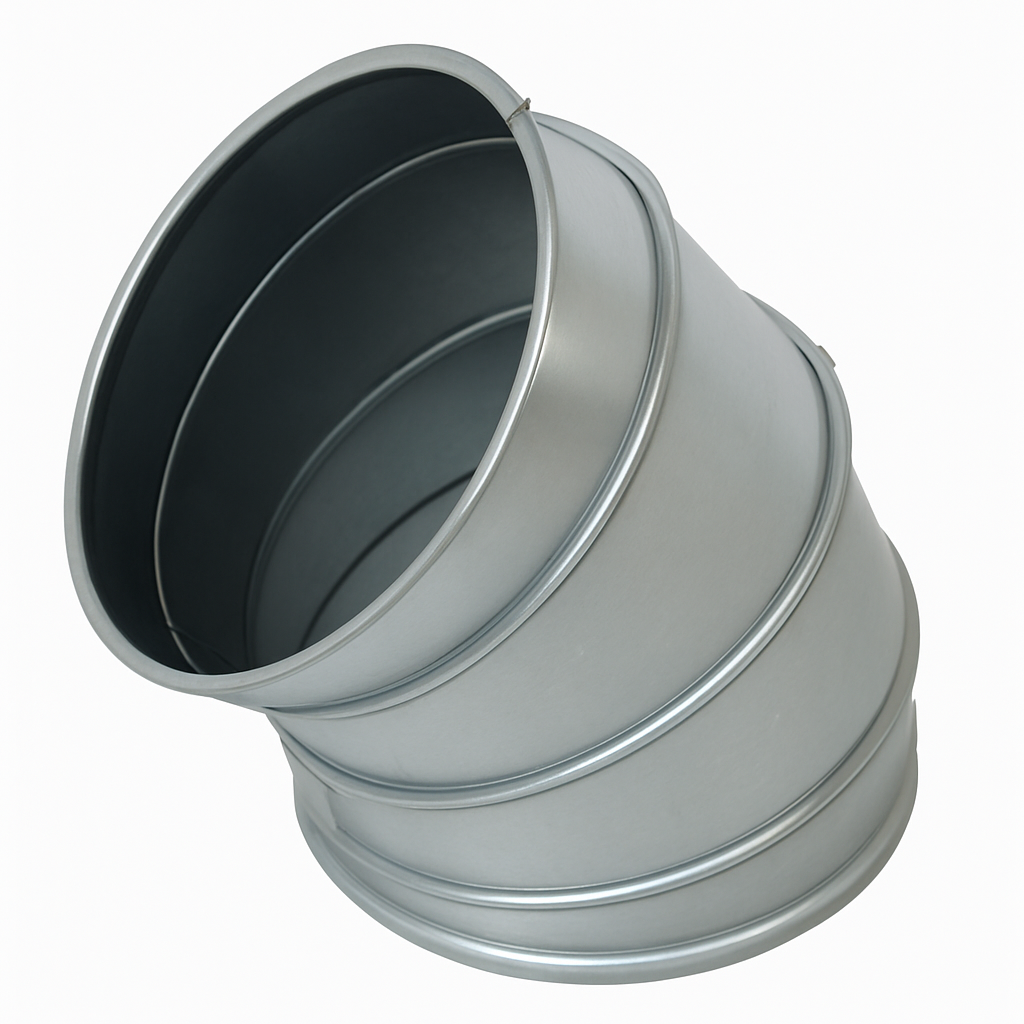

Segmentbogen verzinkt
Bildergalerie überspringen
Abbildung ähnlich
Produktnummer:
SB10015VZ
Produktinformationen " Segmentbogen verzinkt"
Segmentbogen verzinkt – Radius: 1,5 × Durchmesser – für Abluft- und Rohrleitungssysteme
✅ Anwendungen
- Verrohrung von Abluft- und Absaugprozessen
- Einsatz in industriellen Lüftungs- und Absauganlagen
- geeignet für technische Anlagen
🛠 Eigenschaften
- Ausführung verzinkt
- Segmentbogen in verschiedenen Winkelvarianten erhältlich
- passend zu unserem und anderen Bördelsystemen
- kompatibel mit 5 mm und 6 mm Bördelrand
- Verbindung über Spannringe
📊 Technische Daten

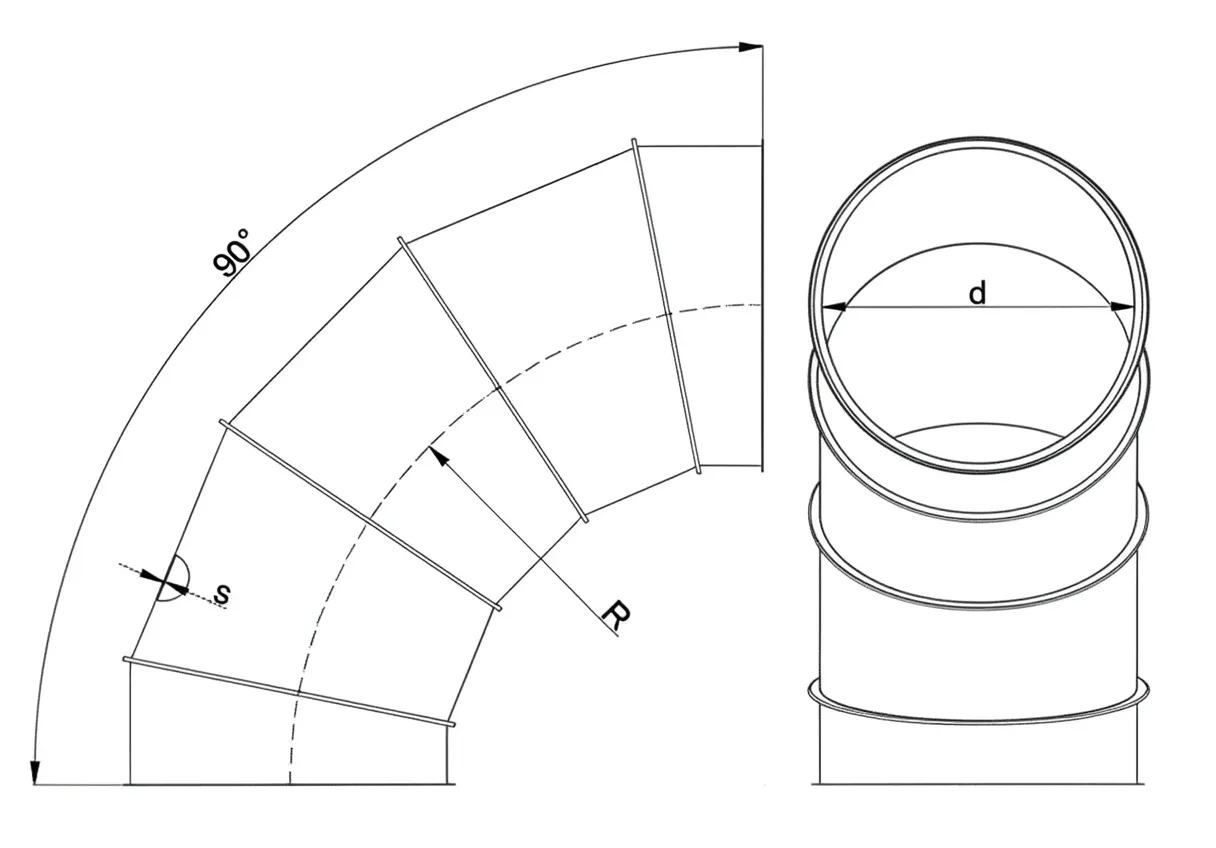

- Winkel: 15°, 30°, 45°, 60° oder 90°

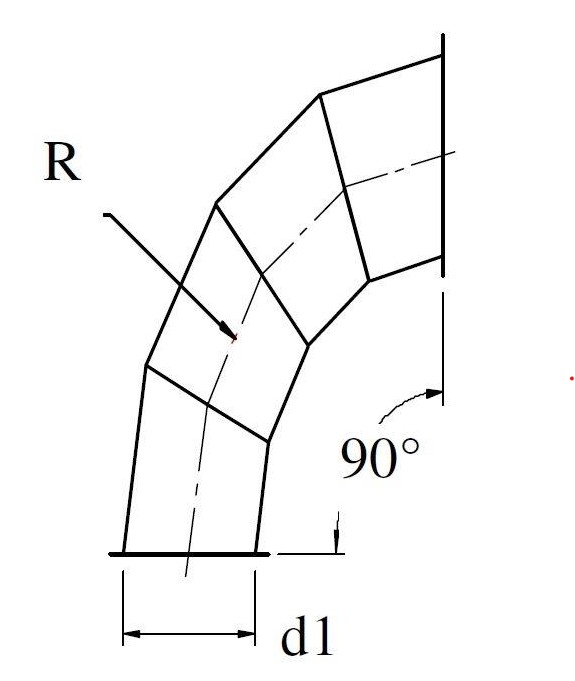

- Radius: 1,5 × Durchmesser
- Material: Stahl, verzinkt
- Materialstärke s = 0,7 mm bei Ø 120 mm – Ø 250 mm
- Materialstärke s = 0,9 mm bei Ø 275 mm – Ø 900 mm
- bis Ø 560 mm mit Bord
- ab Ø 630 mm mit Flanschbord
📦 Optionen & Hinweise
- Radius 1,0 × Durchmesser auf Anfrage lieferbar
- andere Radien auf Anfrage lieferbar
- Mehrpreis für Sonderradien
🏢 Hersteller
Riedex Deutschland GmbH
Barentsstraße 2
53881 Euskirchen, Deutschland
info@riedex.de
Hersteller:
Riedex Deutschland GmbH
Barentsstraße 2
D-53381 Euskirchen
info@riedex.de
