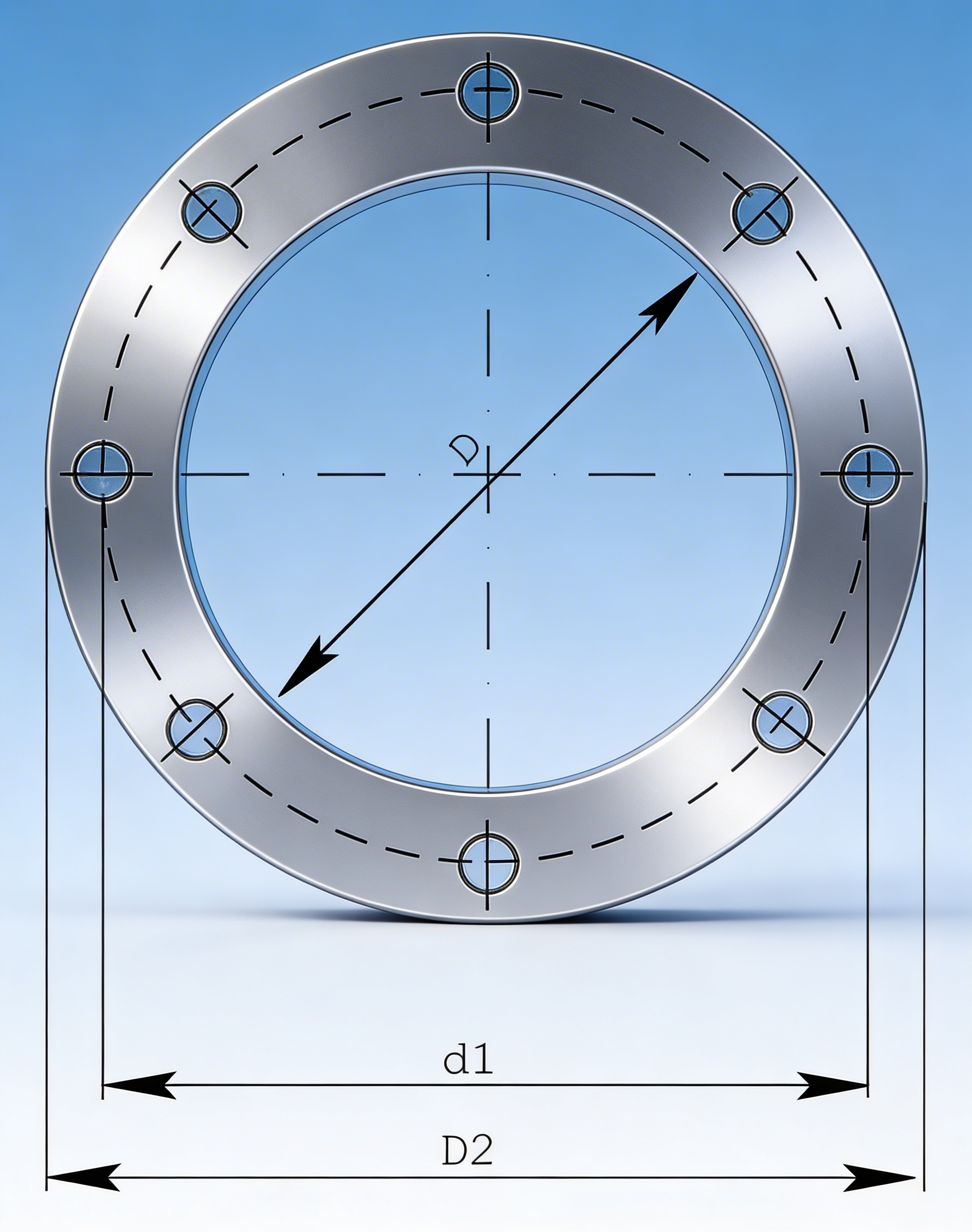

Flanschring DIN 24154 R1 Teil 1 verzinkt
Bildergalerie überspringen
Abbildung ähnlich
Produktnummer:
FR080
Produktinformationen "Flanschring DIN 24154 R1 Teil 1 verzinkt"
Flanschring DIN 24154 R1 Teil 1 verzinkt
✅ Anwendungen
- Geeignet für Absaug- und Lüftungsanlagen
- Einsatz in industriellen Rohrleitungssystemen
🛠 Eigenschaften
- Stabile Verbindung von Rohrabschnitten über Schraubverbindungen
- Ausführung gemäß DIN 24154 R1 Teil 1

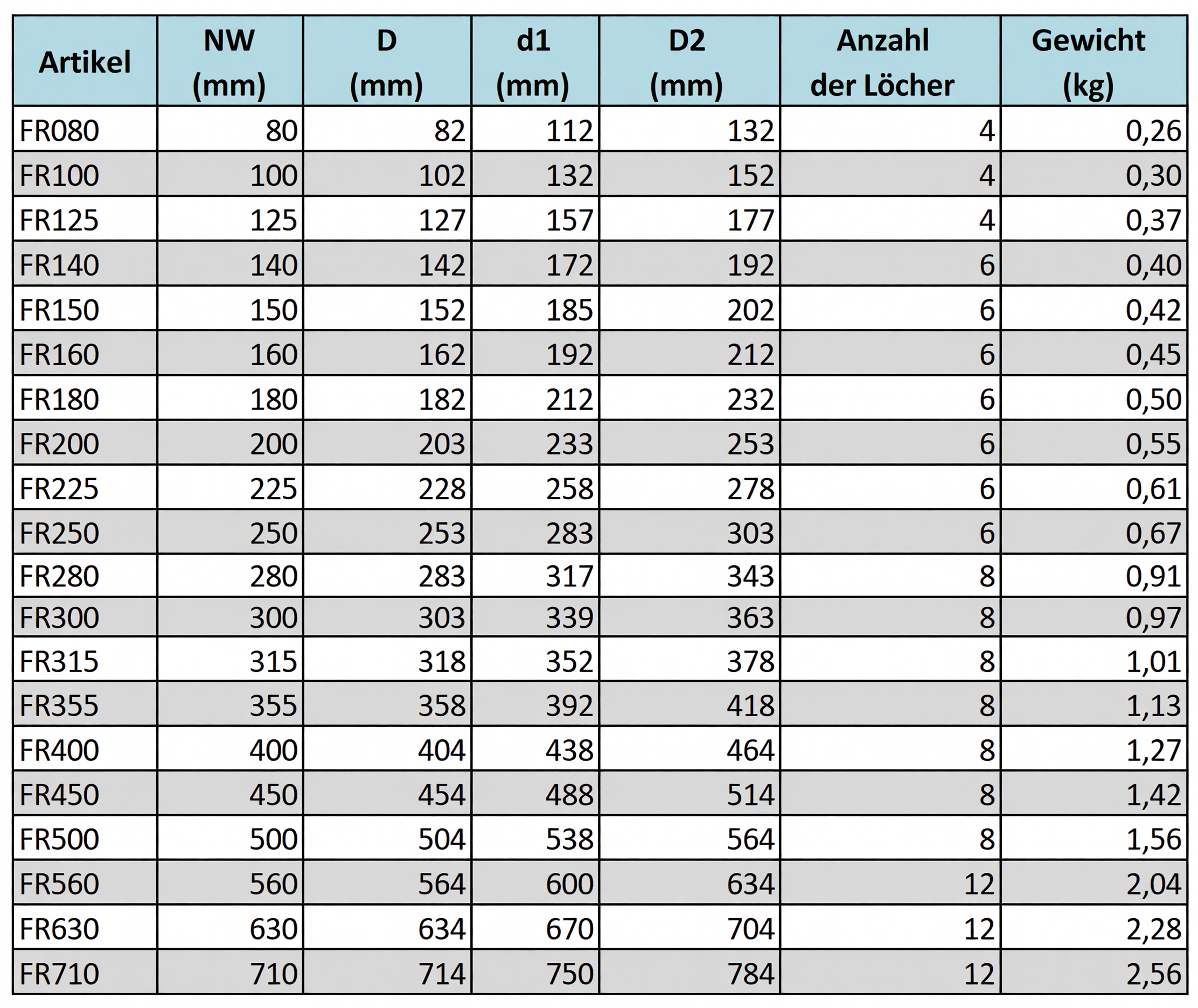

📐 Technische Daten
- Nennweiten: 80–710 mm
- Material: Stahl, verzinkt
- Norm: DIN 24154 R1 Teil 1
🔧 Konstruktion
- Ringförmige Scheibe zur Verbindung von Rohrabschnitten
- Verzinkte Ausführung
🏢 Hersteller:
Riedex Deutschland GmbH
Barentsstraße 2
D-53381 Euskirchen
info@riedex.de
Barentsstraße 2
D-53381 Euskirchen
info@riedex.de
Anfragen bitte an info@absaugprofi.de
Alle Angaben wurden sorgfältig geprüft, dennoch kann keine Gewähr oder Haftung für die Richtigkeit, Vollständigkeit und Aktualität der enthaltenen Informationen übernommen werden. Technische Änderungen vorbehalten.
